整合资源,为你提供最物超所值的摆线针轮减速机等系列产品和最一流的售后服务,我们有最丰富的现货资源,为你提供最快的交货速度!!!
      主要产品有: ZQ、JZQ、LQ、ZD、ZL、ZS、ZSC、ZSCA系列圆柱齿轮减速机, ZQA、ZQD、ZDZ、ZLZ、ZSY系列中硬齿面减速机 ZDY、ZLY、ZSY系列硬齿面齿轮减速机, ZDZ、ZLZ、ZSZ系列中硬齿面齿轮减速机, QJ系列中硬齿面减速机, DBY、DCY系列硬齿面圆锥齿轮减速机, WXJ、WSJ、WD、WHC、WHS、CWU、CWS、CWO系列蜗轮减速机 NGW系列行星齿轮减速电机, X系列、B系列、8000系列摆线针轮减速机, YTC、YCJ系列减速电机, TDY75、TJ、YZW、YD、WD系列油冷、油浸式电动滚筒,并承担各种异型减速机的设计、开发。 整机一周交货,配件现货供应!
摆线针轮减速机
摆线针轮减速机结构原理
  摆线针轮减速机是采用K-H-V少齿差行星式传动原理及摆线针齿啮合的新颖传动机械。广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。
  本公司生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理,荣获了机械工业部和江苏省优质产品称号。
  行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。
  在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。
  当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机 构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
主要特点
一、高速比和高效率
高级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。
二、结构紧凑体积小
由于采用了行星传动原理,输入轴与输入轴在同一轴心上,所以结构紧凑,体积小。
三、运转平稳噪声低
摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。
四、使用可靠、寿命长
  因主要零件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久耐用寿命长。
  设计合理,维修方便,容易分解安装,最小零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。


检测设备

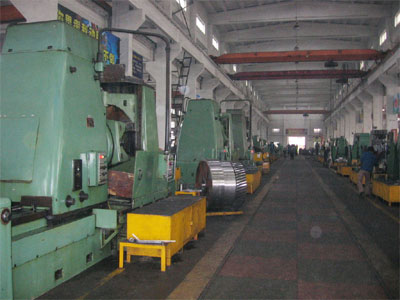

车间一
车间二
生产设备
仓库一角
加工中心
