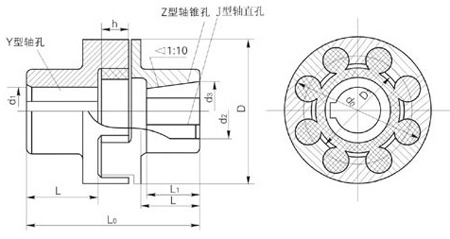

产品名称：ML型梅花形弹性联轴器（GB5272-85）
产品型号：







标记示例：ML3型梅花形弹性联轴器MT3　弹性件硬度≥75HZ
主动端：Z型轴孔，A型键槽，d1=30mm，L1=60mm
从动端：Y型轴孔，B型键槽，d2=25mm，L=62mm
ML3联轴器（ZA30×60/YB25×62）MT3A GB5272-85



ML型梅花型弹性联轴器主要参数

型号 许用转矩MP/(N·m) 许用转速mp/(r·min) 轴孔直径
d1/mm, d2/mm, d3/mm 		轴孔长度 L0
mm		 D
mm		 D1
mm		 d0
mm		 h
mm		 转动惯量
kg·m2		 质量
kg		 许用位移
弹性件硬度HA Y型 J、Z型
≥75 ≥85 ≥94 铁 钢 L
mm		 L1
mm		 径向
mm		 轴向
mm		 角向
ML1 16 25 45 11500 45300 12,14 32 27 80 50 30 48 12 0.014 0.66 0.5 1.2 2°00`
16,18,19 42 30 100
20,22,24 52 38 120
ML2 63 100 200 8200 10900 20,22,24 52 38 127 70 48 68 18 0.075 1.55 0.8 1.5
25,28 62 44 147
30,32 82 60 187
ML3 90 140 280 6700 9000 22,24 52 38 128 85 60 82 0.178 2.5 2.0
25,28 62 44 148
30,32,35,38 82 60 188
ML4 140 250 400 5500 7300 25,28 62 44 151 105 72 100 20 0.412 4.3 2.5
30,32,35,38 82 60 191
40,42 112 84 257
ML5 250 400 710 4600 6100 30,32,35,38 82 60 197 125 90 122 25 0.73 6.2 1.0 3.0 1°30`
40,42,45,48 112 84 257
ML6 400 630 1120 4000 5300 45,48,50,55,35,38 82 60 203 145 104 140 30 1.85 8.6
40,42 112 84 263
ML7 710 1120 2240 3400 4500 45,48,50,55 112 84 265 170 130 166 3.88 14.0 3.5
60,63,65 142 107 325
ML8 1120 1800 3550 2900 3800 50,55 112 84 272 200 156 196 35 9.22 25.7 1.5 4.0
60,63,65,70,71,75 142 107 332
ML9 1800 2800 5600 2500 3300 60,63,65,70,71,75 142 107 334 230 180 225 18.95 41.0 4.5
80,85,90,95 172 132 394
ML10 2800 4500 9000 2200 2900 70,71,75 142 107 344 260 205 255 45 39.68 59.0 5.0 1°00`
80,85,90,95 172 132 404
100,110 212 167 484
ML11 4000 6300 12500 1900 2500 80,85,90,95 172 132 411 300 245 295 50 73.43 87.0 1.8
100,110,120 212 167 491
ML12 7100 11200 20000 1600 2100 90,95 172 132 417 360 300 356 55 178.45 140
100,110,120,125 212 167 497
130 252 202 577
ML13 8000 12500 25000 1400 1900 100,110,120,125 212 167 497 400 335 391 208.75 160

注：1、表中联轴器质量、转动惯量是近似值。
2、轴孔型式及长度L，L1可根据需要选取。
3、短时过载不得超过许用转矩Mp值的2倍

,
技术参数如下：请您正确选择您所需的产品型号，致电我公司。全国免费服务电话:400-6116-258 ，我公司将竭诚为您服务。
