为方便设计和安装调试，在选用减速机、机架、联轴器，机械密封或填料箱、搅拌器后，可根据搅拌轴主参数d和L来选择搅拌轴，几家安装平面以上的搅拌轴尺寸由我公司根据所选机架来协调，无须设计单位出图。

	搅拌轴材质代号
	中间轴承中点至机架安装平面巨力（无釜内联轴器，省略）
	带釜内联轴器分界面至机架安装平面巨力（无釜内联轴器，省略）
	搅拌轴末端至最下层搅拌器中点距离
	L/L1/L2-L为机架底平面至搅拌轴末端总长，L1、L2为搅拌器之间距离（只有一层L1，L2省略，有二层的L2省略）
	搅拌轴直径

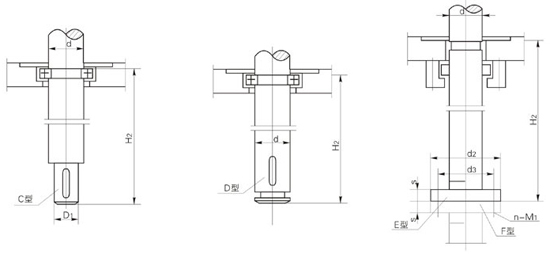

	搅拌轴釜内部分的联结形式（C：配DT型刚性凸缘联轴器；D：配JQ或JJQ型夹壳联轴器；E：带焊接法兰式联轴器；F：带整体法兰式联轴器；G：整体轴，无釜内联轴器）

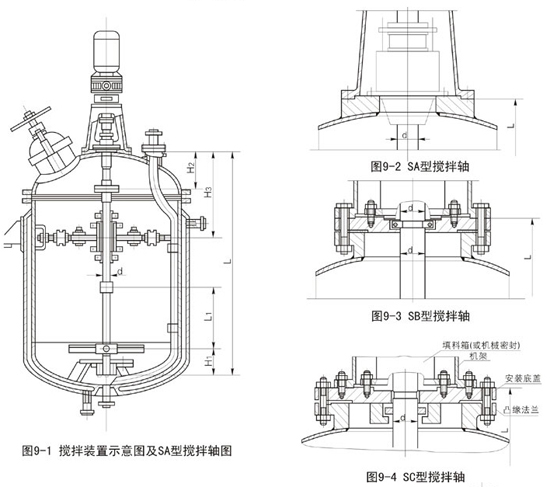

	搅拌轴型式（A：不带搁圈；B：带搁圈，上装式；C：带搁圈，下装式）
	搅拌轴代号

釜内轴头尺寸表

d	30	35	40	45	50	55	60	65	70	80	90	95	100	110	120	125	130	140	160
d1	25	30	35	40	45	50	55	60	65	75	85	90	90	100	110	115	120	125	140
d2	105	105	110	120	130	140	145	150	170	185	195	200	220	240	280	285	290	310	340
d3	70	70	75	85	95	105	110	115	125	140	150	155	170	190	210	215	220	235	265
s	25	25	25	25	25	30	30	30	35	35	35	35	40	40	45	45	45	50	60
n-M1	6-M12				6-M16				6-M20		8-M20		8-M24		8-M30			8-M36
H2	250	250	250	250	350	350	480	480	480	550	580	580	650	700	750	800	800	900	1000

附表-金属材料代号

代号	S1	S2	S3	S4
材料牌号	OCr18Ni11Ti(321)(1Cr18Ni9Ti)	OCr17Ni12Mo2(316)	OCr18Ni9(304)	OOCr19Ni11(304L)
代号	S5	S6	S6	S8
材料牌号	OOCr17Ni14Mo2(316L)	OCr18Ni12Mo2Ti	OCr18nI14Mo2Cul(316Cu)	OCr19Ni13Mo3(317)
代号	T1	T2	T3	T4
材料牌号	O235	20-35	20R 20g	45
代号	T5	T6	T7	T8
材料牌号	16Mng 16ZMnR	15MnVg 15MnVR	20Cr	40Cr
