506、516型碳钢填料箱（PN0.6） （HG21537.1-92) (PN0.6、PN1.6) （HG21537.7-92）
606、616型不锈钢填料箱（PN0.6） （HG21537.2-92） （PN0.6、PN1.6） （HG21537.8-92）

本系列填料适用于设计压力为与PN-0.03～0.6MPa，与PN-0303～1.6MPa设计温度-20～300℃为搅拌轴的密封，对于PN1.6MPa这一档宜采用膨胀聚四氟乙烯，柔性石墨、碳纤维芳纶等高性能填料，并最好采用环型填料，PN0.6MPa为5个填料环，PN1.6MPa为7个填料环。

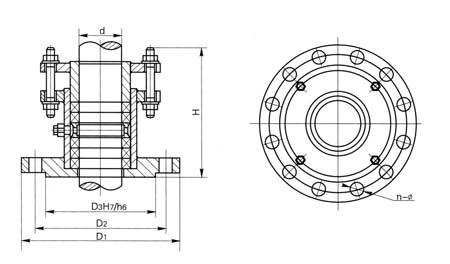

506、516、606、616型填料箱主要尺寸

d		30,35,40	45,50,55	60,65,70	75,80,85	90,95,100	110	120,125,130	140,150,160	180,200
D		175	240	240	275	305	330	330	395	440
D		145	210	210	240	270	295	295	350	395
D		110	176	176	204	234	260	260	313	369
H	PN0.6	147	156	176	234	234	234	268	248	248
	PN1.6	167	176	202	266	266	266	308	308	308
n-Ф		4-Ф18	8-Ф18	8-Ф18	8-Ф22	8-Ф22	8-Ф22	8-Ф22	12-Ф88	12-Ф22
填料尺寸		10×10	10×10	13×13	16×16	16×16	16×16	20×20	20×20	20×20
重量	PN0.6	6.8	16.4	18.2	23.2	31.4	37	47.9	55.5	72
	PN1.6	7.5	18.3	20.5	26.4	34.6	41	53.8	62	80
