产品名称：YP型带传动减速机

产品型号：

1、YP型减速机选型表

减速机型号		电机型号	电机功率	电机转速	传动比I	出轴转速	出轴直径	许用出轴扭矩	中心距A	键槽宽	键槽深	重量
高强力带系列	窄V带系列	电机型号	电机功率	电机转速	传动比I	出轴转速	出轴直径	许用出轴扭矩	中心距A	键槽宽	键槽深	重量
YPD8-65	YPV7-65	YJL12-10	65	589	5.9-4.0 3.9-2.36	100-145 150-250	100 95	6250 4800	1530 1100	28 25	90 86	1900
YPD8-75	YPV7-75	YJL12-10	75	590	5.9-4.0 3.9-2.36	100-145 150-250	105 100	7200 5500	1530 1100	28 28	95 90	2200
YPD8-95	YPV8-95	YJL12-10	95	590	5.9-4.0 3.9-2.36	100-145 150-250	120 110	9100 6000	1720 1366	32 28	109 100	3000
YPD8-115	YPV9-115	YJL12-10	115	590	5.9-4.0 3.9-2.36	100-145 150-250	130 125	11000 7300	1720 1366	32 32	119 114	3200
YPD8-130	YPV9-130	YJL12-8	130	735	5.9-4.0 3.9-2.36	125-185 190-300	130 125	10000 6900	1960 1366	32 32	119 114	3200
	YPV10-130	YJL13-12	130	485	5.9-4.0 3.9-2.36	100-145 150-250	160 130	15200 1000	1960 1366	40 32	147 119	4600
	YPV10-155	YJL13-10	155	290	5.9-4.0 3.9-2.36	100-145 150-580	160 130	15000 10000	2360 1530	40 32	147 119	5500
	YPV10-200	YJL13-10	200	590	5.9-2.36	100-250	160	19100	2360	40	147	5500
	YPV11-250	YJL410-12	250	490	5.9-430 3.6-2.36	82-120 125-200	200 180	29000 19100	2360 1905	45 45	185 165	6000
	YPV11-280	YJL410-10	280	590	5.9-4.0 3.9-2.36	82-120 125-200	200 180	27000 18000	2360 1905	45 45	185 165	6500
	YPV12-320	YJL410-12	320	490	5.9-4.0 3.9-2.3.6	82-120 125-200	220 200	37000 25000	2360 1905	50 45	203 185	8000
	YPV12-380	YPL1410-10	380	590	5.9-4.0 3.9-2.36	100-145 150-250	220 200	37000 25000	2360 1905	50 45	203 185	8500

2、型号标定方法及示例


	出轴型式（Ⅰ型为夹壳型，Ⅱ型为普通型）
	输出转速
	电机功率及极数
	机型（分为a型与b型）
	D8表示高强力V带型号及根数，V7、V8、V9、V10表示窄V带及根数。
	机型号

注：采用窄V带比高强力V带传动效率更高，寿命更长，并且整机重量减少约10-15％。

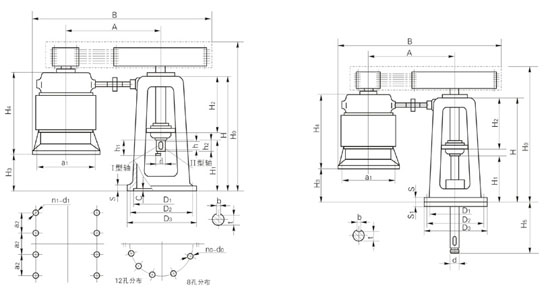

主要尺寸

减速机型号		外型及安装尺寸																a型尺寸				b型尺寸
高强力带	窄V带	B	H₂	H₄	h	h₁	h₂	D₁H₉	D₂	D₃	D₀-d₀	S	C	a₁	a₂	a₃	n₁-d₁	H₀	H	H₁	H₃	H₀	H	H₁	H₃	H₅	S₁
YPD8-65	YPV7-65	3000 2380	640	1199	150	220	160	730	830	900	8-φ27	30	6	900	300	300	8-φ27	1836	1530	700	320	1550	1150	320	0	700	35
YDP8-75	YPV7-75	3000 2380	640	1199	150	220	160	840	940	1010	8-φ30	36	8	900	300	300	8-φ27	1866	1530	700	320	1550	1150	320	0	700	40
YPD8-95	YPV8-95	3200 2566	750	1199	180	240	220	840	940	1010	8-φ30	36	8	900	300	300	8-φ27	2075	1680	798	524	1580	1182	300	26	800	40
YPD8-115	YPV9-115	3200 2566	870	1299	180	240	220	970	1080	1150	12-φ30	38	8	900	300	300	8-φ27	2306	1950	860	690	1650	1288	300	28	800	45
YPD8-130	YPV9-130	3450 2566	870	1299	180	240	220	970	1080	1150	12-φ30	38	8	900	300	300	8-φ27	2306	1950	860	690	1650	1288	300	28	800	45
	YPV10-130 YPV10-155 YPV10-200	4100	1300	1360	220 180	260 140	230 220	1200	1330	1410	12-φ30	50	10	1000	340	320	8-φ27	2920	2500	990	1280	2170	1750	240	530	800	50
	YPV11-250 YPV11-280	4100	1300	1740	270 230	330 300	280 250	1300	1550	1600	12-φ34	60	10	1310	400	400	8-φ28	3100	2500	990	850	2200	1750	240	100	800	60
	2-320 2-180	4100	1300	1725	270 230	330 300	280 250	1300	1550	1600	12-φ34	60	10	1310	400	400	8-φ28	3100	2500	990	850	2200	1750	240	100	800	60

注：本系列减速机配用电机根据上海电机厂样本编制，若选用其他电机厂产品，电机尺寸须相应调整，（其中YJL1410为湘潭电机厂型号，其电机面安装尺寸为φ1150，12-φ28均布）。

,

技术参数如下：请您正确选择您所需的产品型号，致电我公司。全国免费服务电话:400-6116-258 ，我公司将竭诚为您服务。
